స్లైడింగ్ గైడ్ షూలను సాధారణ ప్యాసింజర్ ఎలివేటర్లకు ఉపయోగిస్తారు THY-GS-029
| రేట్ చేయబడిన వేగం | ≤1.75మీ/సె |
| సానుకూల శక్తి | 1050 ఎన్ |
| యావింగ్ ఫోర్స్ | 650 ఎన్ |
| గైడ్ రైల్‌ను సరిపోల్చండి | 9,10,15.88,16 |
| పార్శ్వ గుళికలకు వర్తిస్తుంది |
THY-GS-029 మిత్సుబిషి స్లైడింగ్ గైడ్ షూలు కారు ఎగువ బీమ్ మరియు కారు దిగువన ఉన్న సేఫ్టీ గేర్ సీటు కింద అమర్చబడి ఉంటాయి. సాధారణంగా, వాటిలో 4 ఉంటాయి, ఇవి కారు గైడ్ రైలు వెంట పైకి క్రిందికి పరిగెత్తేలా చూసే భాగం. ప్రధానంగా 1.75మీ/సె కంటే తక్కువ వేగం ఉన్న లిఫ్ట్‌ల కోసం ఉపయోగిస్తారు. ఈ గైడ్ షూలో ప్రధానంగా షూ లైనింగ్, షూ సీటు, ఆయిల్ కప్ హోల్డర్, కంప్రెషన్ స్ప్రింగ్ మరియు రబ్బరు భాగాలు ఉంటాయి. షూ సీటు తగినంత బలం మరియు దృఢత్వాన్ని కలిగి ఉంటుంది మరియు మంచి వైబ్రేషన్ డంపింగ్ ఉంటుంది. షూ సీటు సాధారణంగా బూడిద రంగు కాస్ట్ ఇనుముతో తయారు చేయబడుతుంది; ప్లేట్ వెల్డింగ్ నిర్మాణం తయారు చేయడం సులభం కాబట్టి, ప్లేట్ వెల్డింగ్ నిర్మాణం కూడా సాధారణంగా ఉపయోగించబడుతుంది. బూట్ లైనింగ్ 9-16mm యొక్క విభిన్న వెడల్పులను కలిగి ఉంటుంది, ఇది గైడ్ రైలు వెడల్పు ప్రకారం వినియోగదారులు ఎంచుకోవడానికి సౌకర్యంగా ఉంటుంది. ఇది అధిక దుస్తులు-నిరోధక పాలియురేతేన్‌తో తయారు చేయబడింది. స్లైడింగ్ పనితీరును మెరుగుపరచడానికి మరియు షూ లైనింగ్ మరియు గైడ్ రైలు మధ్య ఘర్షణను తగ్గించడానికి, లూబ్రికేటింగ్ ఆయిల్ అవసరం, కాబట్టి గైడ్ షూపై ఆయిల్ కప్‌ను ఉంచడానికి బ్రాకెట్ ఉంది. ఆటోమేటిక్ లూబ్రికేషన్ ప్రయోజనాన్ని సాధించడానికి ఆయిల్ బాక్స్‌లోని లూబ్రికేషన్ ఆయిల్ గైడ్ రైలు యొక్క పని ఉపరితలంపై ఫెల్ట్ ద్వారా సమానంగా పూత పూయబడుతుంది.

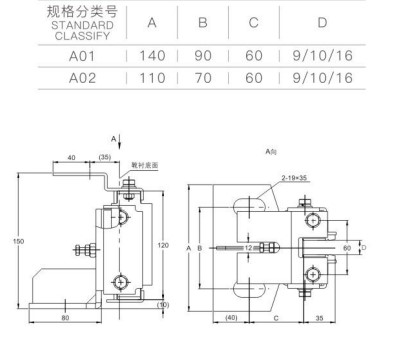

గైడ్ షూను ఇన్‌స్టాల్ చేసే ముందు, ముందుగా సర్దుబాటు నట్‌ను స్క్రూ చేయండి, తద్వారా బ్రాకెట్ మరియు రబ్బరు ప్యాడ్ మధ్య గ్యాప్ X 1mm ఉంటుంది. గైడ్ షూను ఇన్‌స్టాల్ చేసిన తర్వాత, సర్దుబాటు నట్‌ను విప్పు, తద్వారా సర్దుబాటు నట్ మరియు బ్రాకెట్ ఉపరితలం మధ్య గ్యాప్ Y దాదాపు 2~4mm ఉంటుంది. ఈ సమయంలో, గ్యాప్ X కూడా 1~2.5mm మధ్య ఉండాలి. తర్వాత ఫాస్టెనింగ్ నట్‌ను బిగించండి. మునుపటి దశల ప్రకారం సర్దుబాటు చేసిన తర్వాత, మీరు కారును తగిన విధంగా కదిలించడం ద్వారా గైడ్ షూల బిగుతును గమనించవచ్చు, అంటే, గైడ్ షూలు మరియు గైడ్ పట్టాలను ప్రాథమిక సంబంధంలో ఉంచండి, కానీ చాలా గట్టిగా ఉండకూడదు. అదే సమయంలో, గైడ్ షూ యొక్క ఇన్‌స్టాలేషన్ స్థితిని ఈ సమయంలో గైడ్ షూ-గైడ్ రైలు సమన్వయ స్థితి ప్రకారం చక్కగా ట్యూన్ చేయవచ్చు.
