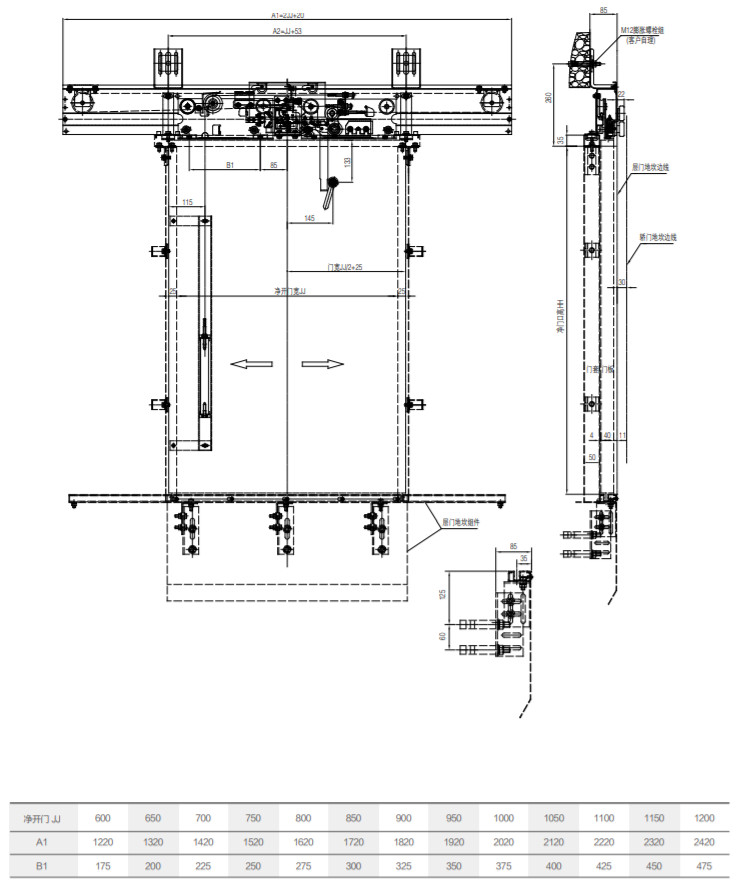

2-లీఫ్స్ సెంటర్ ఓపెనింగ్ ల్యాండింగ్ డోర్ డివైస్ THY-LD-B
1. అన్‌లాకింగ్ పద్ధతి ఏమిటంటే డోర్ ప్యానెల్‌ను అన్‌లాక్ చేసి 45 కిలోల లోలకం ఇంపాక్ట్ టెస్ట్‌లో ఉత్తీర్ణత సాధించడం.
2. తలుపును ఒక బరువైన సుత్తితో మూసివేయవలసి వస్తుంది మరియు బరువైన సుత్తి మరియు గైడ్ ట్యూబ్‌ను ల్యాండింగ్ తలుపు లోపలి వైపు ఉంచుతారు.
3. డోర్ లాక్ నేషనల్ ఎలివేటర్ ఇన్‌స్పెక్షన్ సెంటర్ పరీక్షలో ఉత్తీర్ణత సాధించింది మరియు CE మరియు CU-TR సర్టిఫికేషన్ పొందింది.
4. డోర్ లాక్ యొక్క వర్తించే వోల్టేజ్: ≤ AC230V, ≤ DC110V.

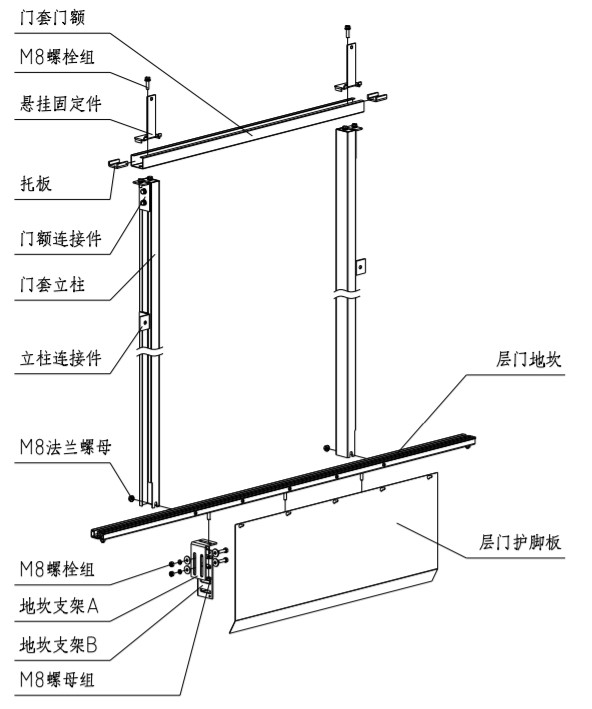

1. గుమ్మము మరియు తలుపు కవర్ యొక్క సంస్థాపన
1.1. హాయిస్ట్ వే పరిమాణానికి అనుగుణంగా గుమ్మము యొక్క ప్రవేశ మరియు నిష్క్రమణ స్థానాన్ని నిర్ణయించండి; గుమ్మము యొక్క మధ్యభాగాన్ని ప్రవేశ మరియు నిష్క్రమణ కేంద్రానికి సమానంగా ఉండేలా సర్దుబాటు చేయండి మరియు గుమ్మము మధ్యభాగాన్ని గుర్తించండి; గుమ్మము యొక్క స్థాయి 1/1000 కంటే తక్కువగా ఉండేలా సర్దుబాటు చేయండి; హాయిస్ట్ వేలోకి నీరు ప్రవేశించకుండా నిరోధించడానికి ఉపరితలం.
1.2. డోర్ కవర్ కాలమ్ మరియు డోర్ కవర్ డోర్‌ను కనెక్ట్ చేసే ముక్కలతో సమీకరించండి మరియు హ్యాంగింగ్ ఫిక్సింగ్ భాగాలను ఇన్‌స్టాల్ చేయండి; డోర్‌ను సిల్ మీద ఉంచండి, డోర్ కవర్ కాలమ్ యొక్క నిలువుత్వాన్ని 1/1000 కంటే తక్కువగా ఉండేలా సర్దుబాటు చేయండి; డోర్ కవర్ మధ్యలో ప్రవేశ ద్వారం మరియు నిష్క్రమణల సిల్ సెంటర్ మార్క్ కొలత మధ్యలో స్థిరంగా ఉంటుంది; డోర్ కవర్ యొక్క దిగువ నుదిటి ప్లేన్ మరియు సిల్ యొక్క ఎగువ ప్లేన్ యొక్క పరిమాణం నికర డోర్ ఎత్తు. సర్దుబాటు పూర్తయిన తర్వాత, M8 ఫ్లాంజ్ నట్‌ను లాక్ చేయండి. పరిమాణాన్ని సర్దుబాటు చేసిన తర్వాత, కాలమ్ కనెక్టర్‌ను గోడకు ఫిక్స్ చేయండి.
1.3. సిల్ పై ల్యాండింగ్ డోర్ టో గార్డ్‌ను బిగించండి.

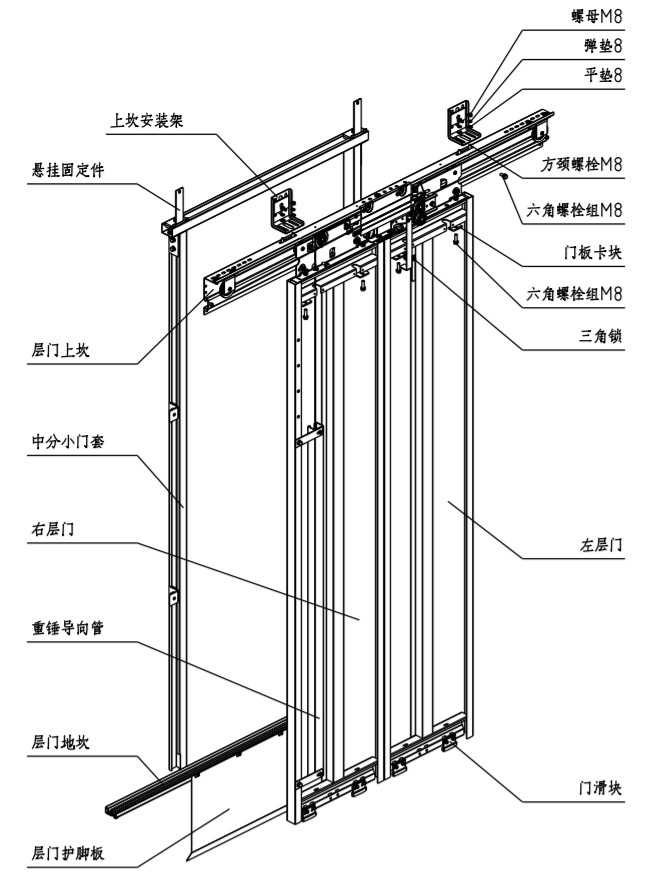

2. ల్యాండింగ్ డోర్ పరికరం యొక్క సంస్థాపన

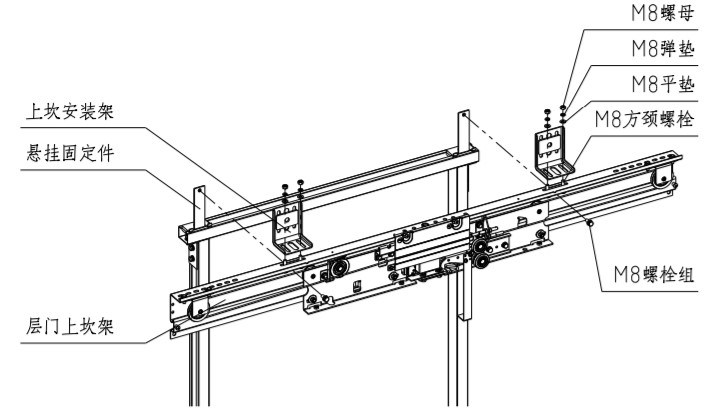

2.1. ల్యాండింగ్ డోర్ యొక్క ఎగువ సిల్ ఫ్రేమ్‌ను సస్పెన్షన్ ఫిక్సింగ్ భాగం యొక్క దిగువ చివరన ఉన్న బార్బ్‌తో సమలేఖనం చేయండి మరియు ఎగువ సిల్ ఫ్రేమ్ మరియు ల్యాండింగ్ డోర్ యొక్క సస్పెన్షన్ ఫిక్సింగ్ భాగాన్ని M8*20 బోల్ట్ గ్రూప్ ద్వారా లాక్ చేయండి.
2.2. ఎగువ సిల్ మౌంటింగ్ ఫ్రేమ్‌ను హాయిస్ట్‌వే గోడపై ఎక్స్‌పాన్షన్ బోల్ట్లు లేదా త్రూ-వాల్ బోల్ట్‌లతో బిగించండి. ఎగువ సిల్ మౌంటింగ్ ఫ్రేమ్ మరియు ల్యాండింగ్ డోర్ ఎగువ సిల్ M8 స్క్వేర్ నెక్ బోల్ట్‌లతో అనుసంధానించబడి ఉంటాయి.
2.3. ల్యాండింగ్ డోర్ యొక్క పై గుమ్మమును ఎడమ మరియు కుడి వైపున సర్దుబాటు చేయండి, తద్వారా తలుపు మధ్యభాగం తెరిచి ఉంటుంది మరియు ప్రవేశ ద్వారం మరియు నిష్క్రమణ ద్వారం మధ్యభాగం స్థిరంగా ఉంటుంది.
2.4. ల్యాండింగ్ డోర్ పరికరం యొక్క నేల యొక్క నిలువుత్వాన్ని సర్దుబాటు చేయండి. నిలువు గీతను వేయడం ద్వారా లేదా కారు డోర్ సిల్‌ను సూచనగా తీసుకోవడం ద్వారా ల్యాండింగ్ డోర్ పరికరం యొక్క నేల యొక్క నిలువుత్వాన్ని ±0.5mmకి సర్దుబాటు చేయండి.
2.5 కింది అంతస్తు తలుపులపై గుమ్మము ఫ్రేమ్ యొక్క సంస్థాపన యొక్క ప్రధాన పారామితులను సమీక్షించిన తర్వాత, అన్ని సంస్థాపనా బోల్ట్‌లను బిగించండి:

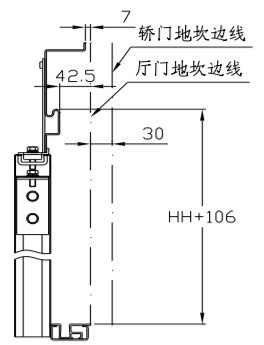

ల్యాండింగ్ డోర్ యొక్క ఎగువ సిల్ ఫ్రేమ్ ఎత్తు: ల్యాండింగ్ డోర్ యొక్క ఎగువ సిల్ ఫ్రేమ్ గైడ్ రైలు యొక్క పై ఉపరితలం మరియు ల్యాండింగ్ డోర్ యొక్క సిల్ మధ్య దూరం HH+106mm;
ల్యాండింగ్ తలుపు యొక్క ఎగువ గుమ్మము ఫ్రేమ్ యొక్క కేంద్రం: ల్యాండింగ్ తలుపు యొక్క ఎగువ గుమ్మము ఫ్రేమ్ యొక్క కేంద్రం మరియు ప్రవేశ ద్వారం మరియు నిష్క్రమణ మధ్య మధ్య విచలనం ± 1mm;
ల్యాండింగ్ డోర్ యొక్క ఎగువ సిల్ గైడ్ రైలు మరియు కారు డోర్ యొక్క సిల్ మధ్య దూరం: ల్యాండింగ్ డోర్ యొక్క ఎగువ సిల్ గైడ్ రైలు మరియు ల్యాండింగ్ డోర్ యొక్క సిల్ మధ్య దూరం 42.5 మిమీ, మరియు కారు డోర్ యొక్క సిల్ నుండి దూరం 72.5 మిమీ.
ల్యాండింగ్ డోర్ యొక్క ఎగువ సిల్ ఫ్రేమ్ ఎత్తు: ల్యాండింగ్ డోర్ యొక్క ఎగువ సిల్ ఫ్రేమ్ గైడ్ రైలు యొక్క పై ఉపరితలం మరియు ల్యాండింగ్ డోర్ యొక్క సిల్ మధ్య దూరం HH+106mm;
ల్యాండింగ్ తలుపు యొక్క ఎగువ గుమ్మము ఫ్రేమ్ యొక్క కేంద్రం: ల్యాండింగ్ తలుపు యొక్క ఎగువ గుమ్మము ఫ్రేమ్ యొక్క కేంద్రం మరియు ప్రవేశ ద్వారం మరియు నిష్క్రమణ మధ్య మధ్య విచలనం ± 1mm;
ల్యాండింగ్ డోర్ యొక్క ఎగువ సిల్ గైడ్ రైలు మరియు కారు డోర్ యొక్క సిల్ మధ్య దూరం: ల్యాండింగ్ డోర్ యొక్క ఎగువ సిల్ గైడ్ రైలు మరియు ల్యాండింగ్ డోర్ యొక్క సిల్ మధ్య దూరం 42.5 మిమీ, మరియు కారు డోర్ యొక్క సిల్ నుండి దూరం 72.5 మిమీ.
